Karosserie-Bodenrichtanlage KOREK

Das universelle Bodenrichtsystem KOREK® von BLACKHAWK®
kann in seiner Größe und Ausstattung individuell den
Werkstattgegebenheiten angepasst werden

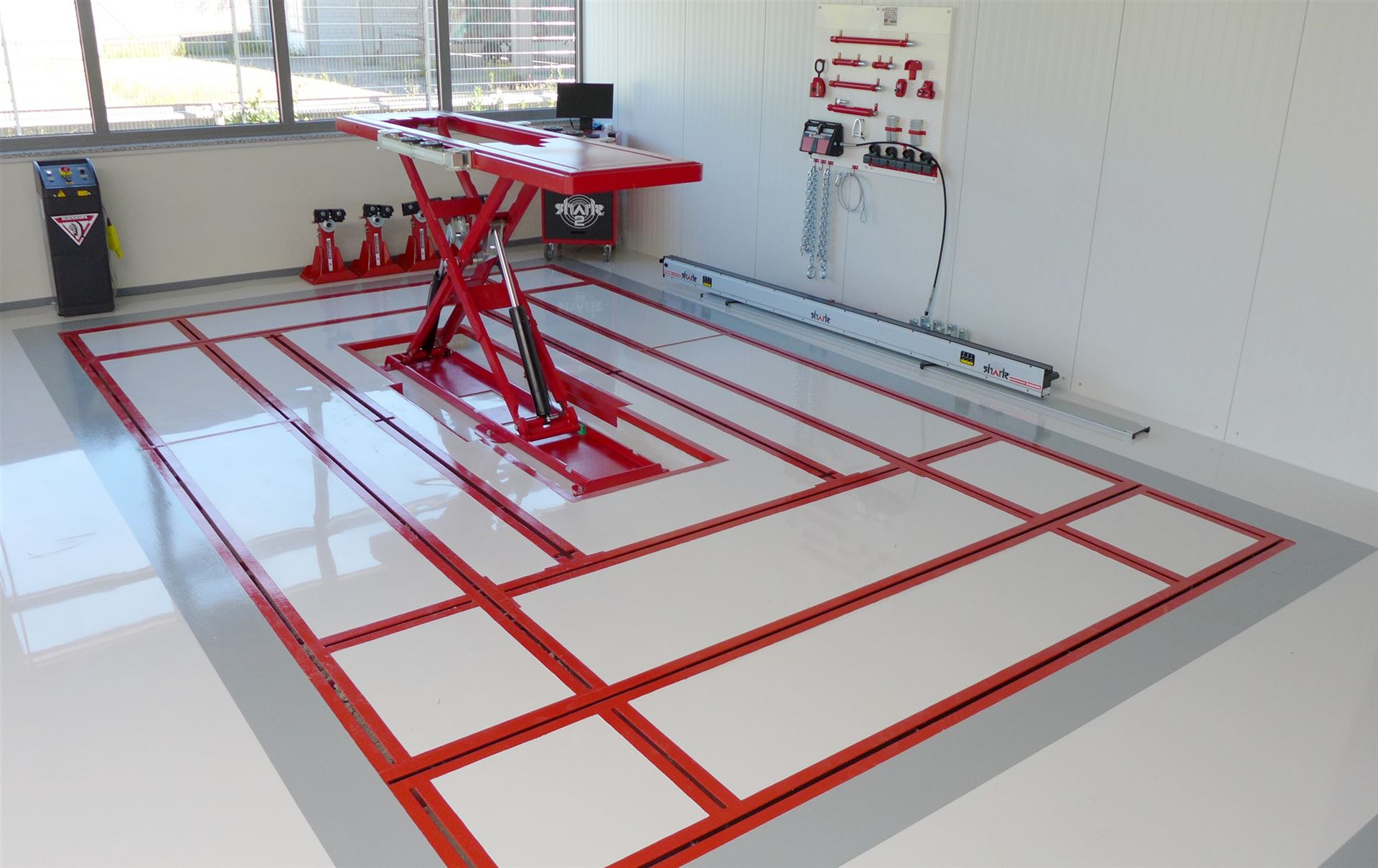

Universelle Bodenrichtanlage KOREK von BLACKHAWK	BLACKHAWK Bodenrichtanlage KOREK- Rahmen 6,5 m x 4 m, Scherenhebebühne, Verankerung Power Lok und Messsystem SHARK

Bodenrichtanlage KOREK - Standard Ausstattung

ASK1607901PLS Bodenrichtrahmen Breite 4,0 m x Länge 6,5 m Gewicht 1420 Kg
AFM813H Fahrzeugverankerung hohe Ausführung Höhe 832 Gewicht 306 Kg

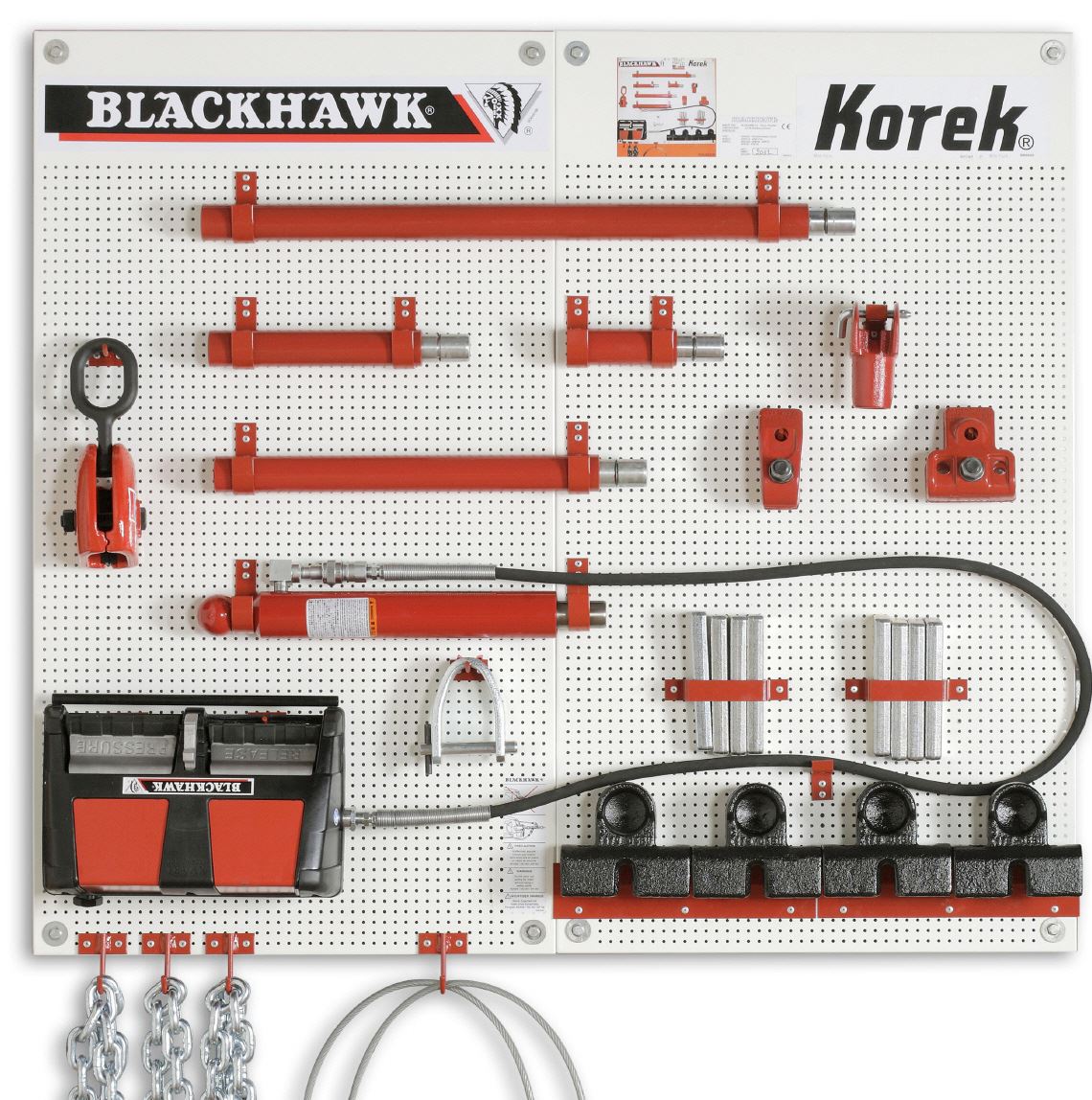

AFM1310 Wandtafel mit Hydraulikeinheit und Zugzubehör Breite 1,24 m Höhe 1,10 m Gewicht 90 Kg
PL20C Unterflur-Scherenbühne, Länge 2,98 m, Breite 0,95 m, Hubhöhe Scherenbühne 1,30 m, Tragkraft 3,2 t, 380 Volt

Produktbeschreibung: Bodenrichtanlage KOREK®

Zum Heben, Verankern und Richten von Unfallfahrzeugen, Kombinierbar mit elektronischem Messsystem
Schneller Fahrzeugaufbau durch Scherenhebebühne, stufenlos einstellbare Arbeitshöhe
Für kleine bis größte Schäden (PKW bis leichte NFZ)
Richten kleiner Schäden auch ohne Verankern möglich
Leichtes Demontieren und Komplettieren des Fahrzeuges
Ziehen und Drücken rundum in der Bodengruppe sowie an der Außenhaut
Scherenhebebühne auch für andere Reparaturen einsetzbar
Arbeitsplatz 4 m x 6,5 m (erweiterbar) Zugkraft 10t, Unterflur- oder Überflurmontage

Übersicht der Boden-Richtrahmen

Grundrahmen: "ASK1607901PLS"
Breite 3,98 m x Länge 6,52 m
Erweiterungsrahmen:"ASK160700PLS"
Breite 3,14 m x Länge 6,52 m
Grundrahmen + Erweiterungsrahmen:
Breite 7,12 m x Länge 6,52 m

Grundrahmen: "ASK1605901PLS"
Breite 3,98 m x Länge 4,82 m
Erweiterungsrahmen:"ASK160500PLS"
Breite 3,14 m x Länge 4,82 m
Grundrahmen + Erweiterungsrahmen:
Breite 7,12 m x Länge 4,82 m

Bodenrichtanlage KOREK Zubehör

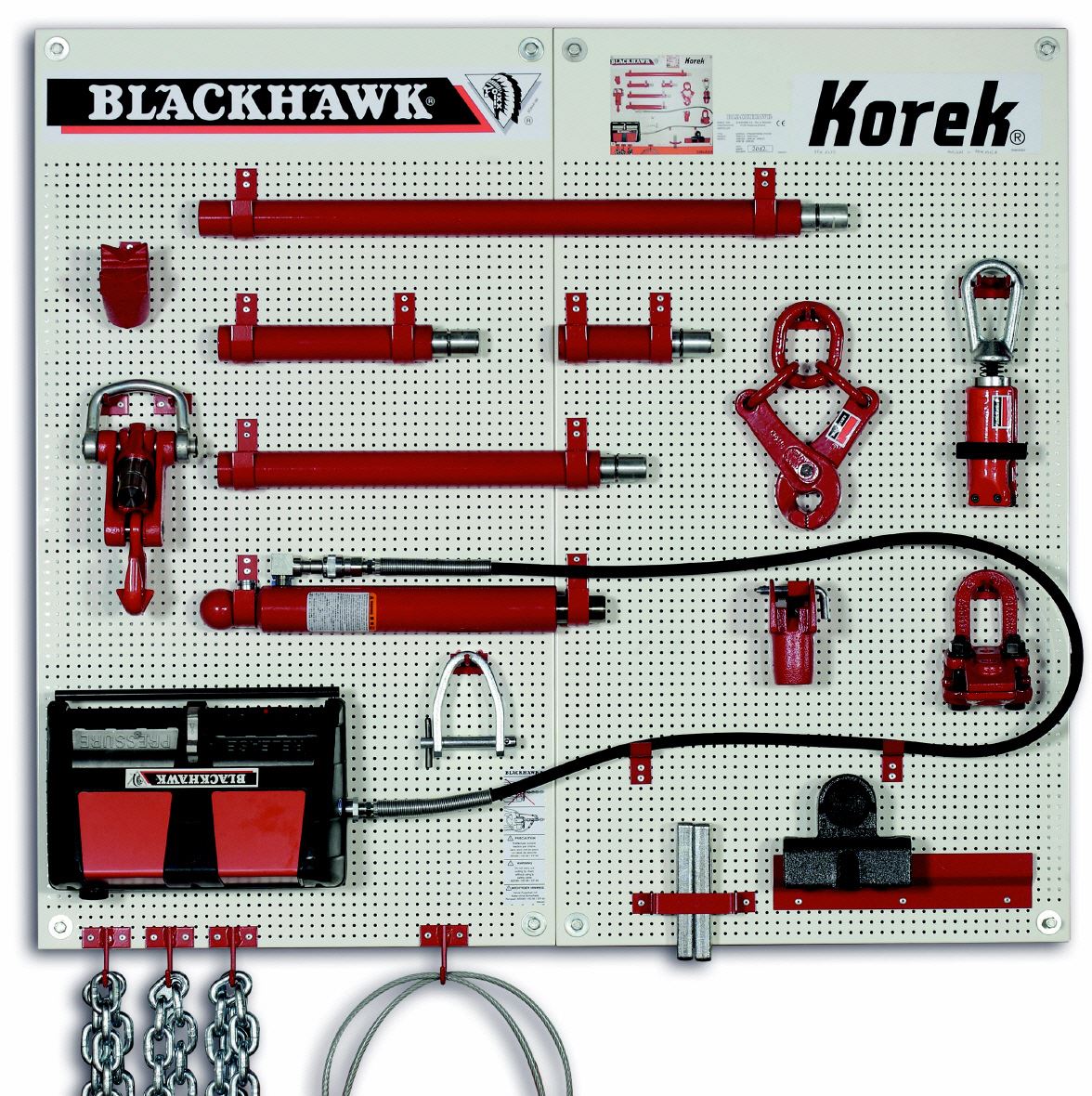

Hydraulik-Satz "AFM1310"	Hydraulik-Satz "AFM1315"

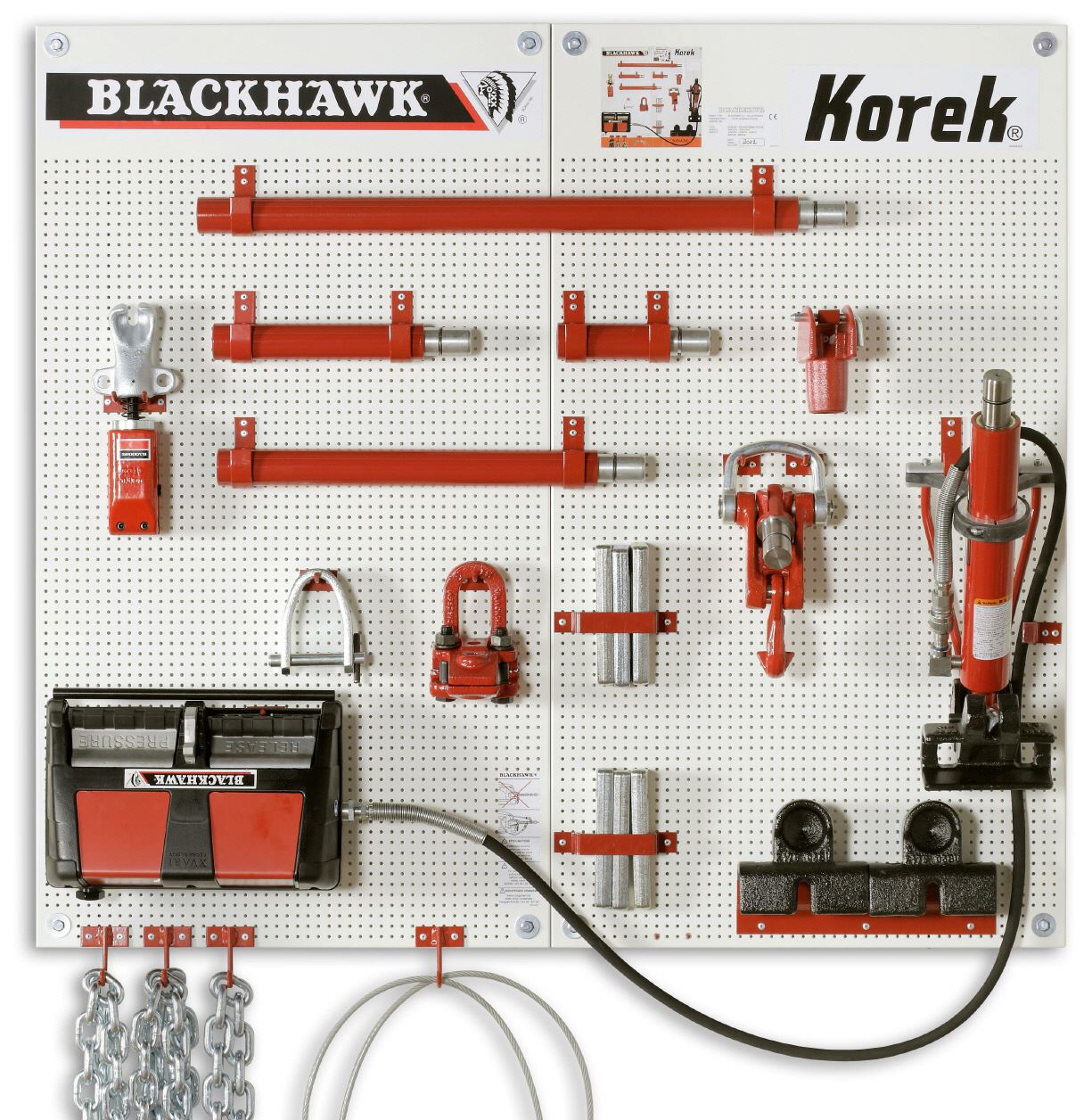

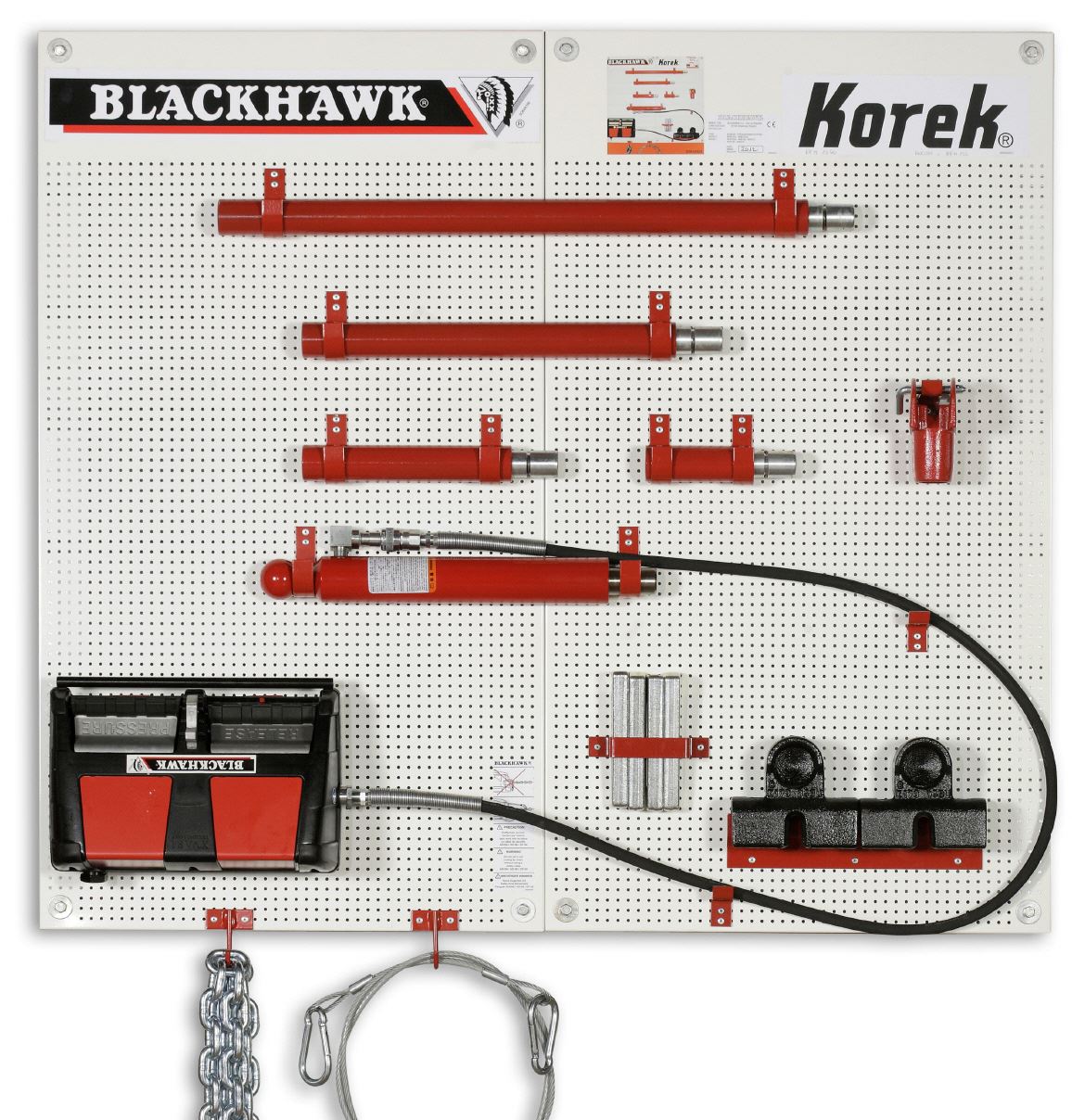

Hydraulik-Satz "AFM1400"	Hydraulik-Satz "AFM1360"

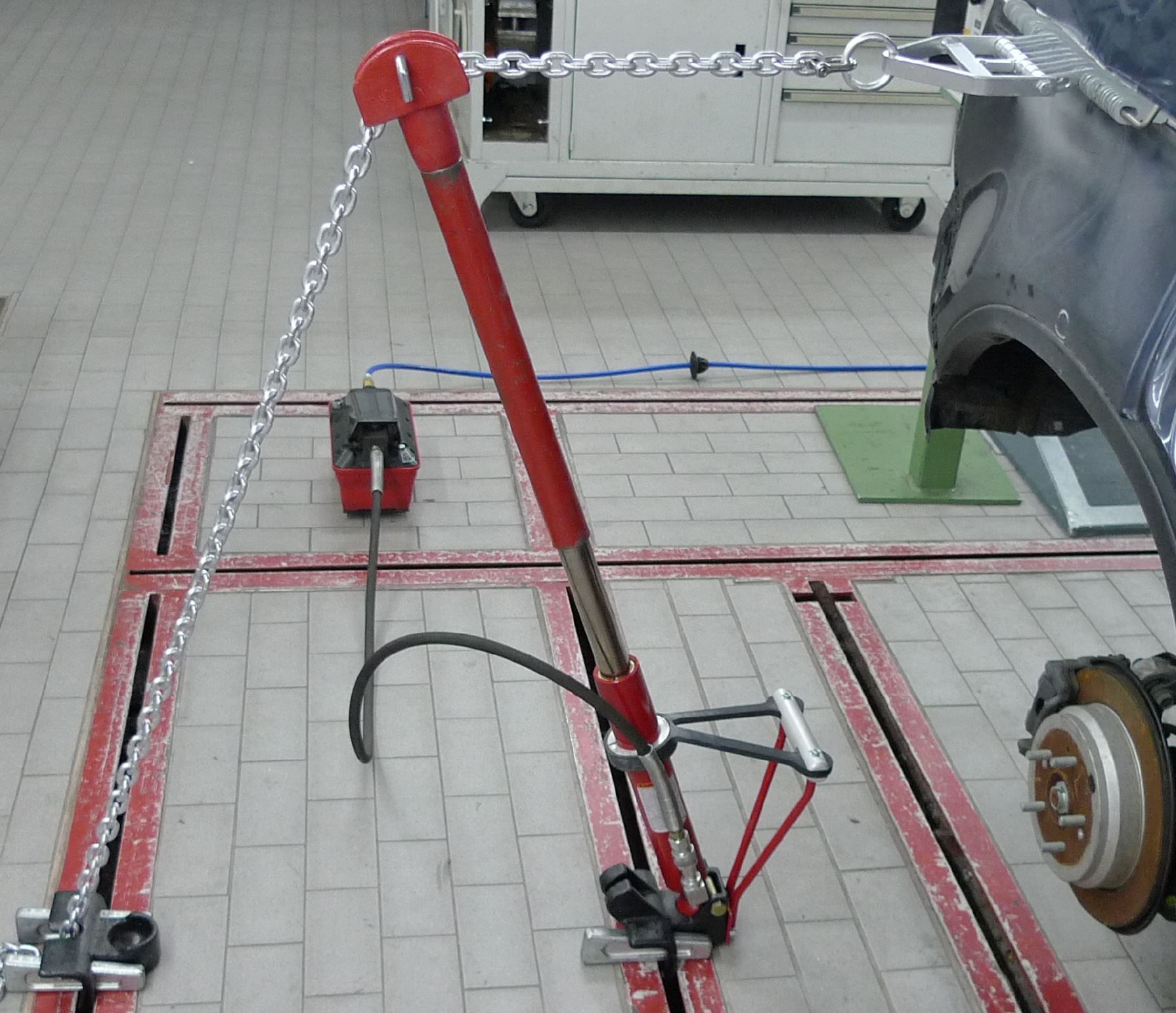

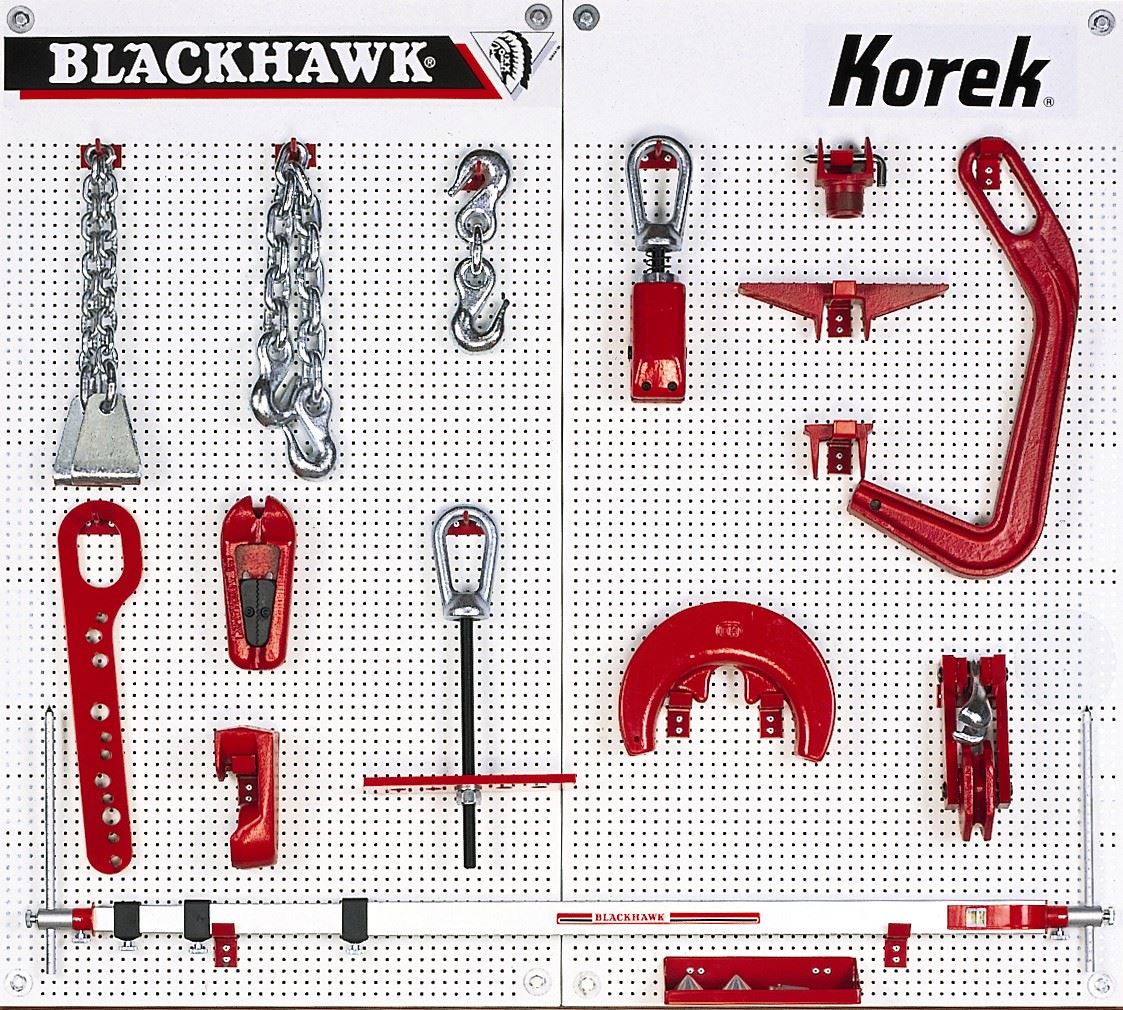

Hydraulik-Satz "AFM135"	Neues Zylinderbodenlager "AFM830A"

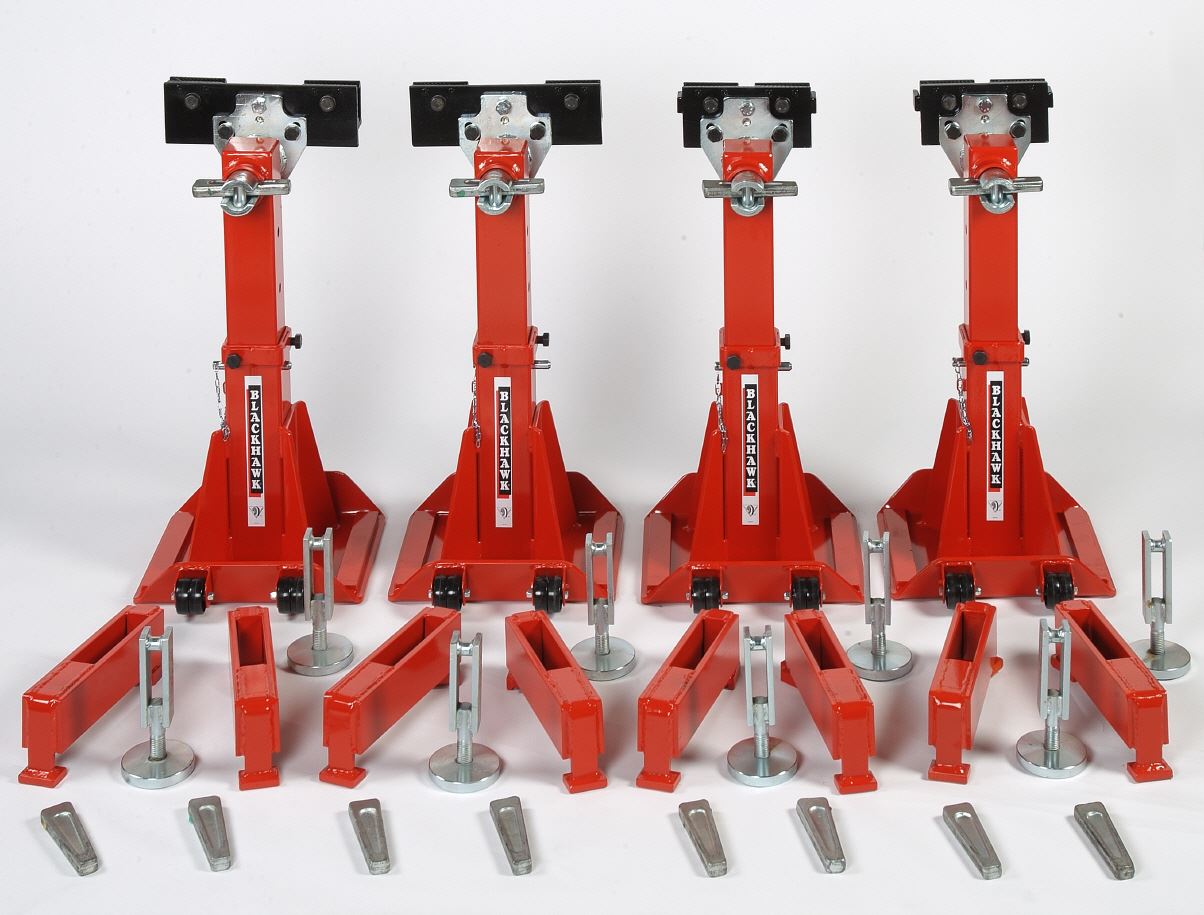

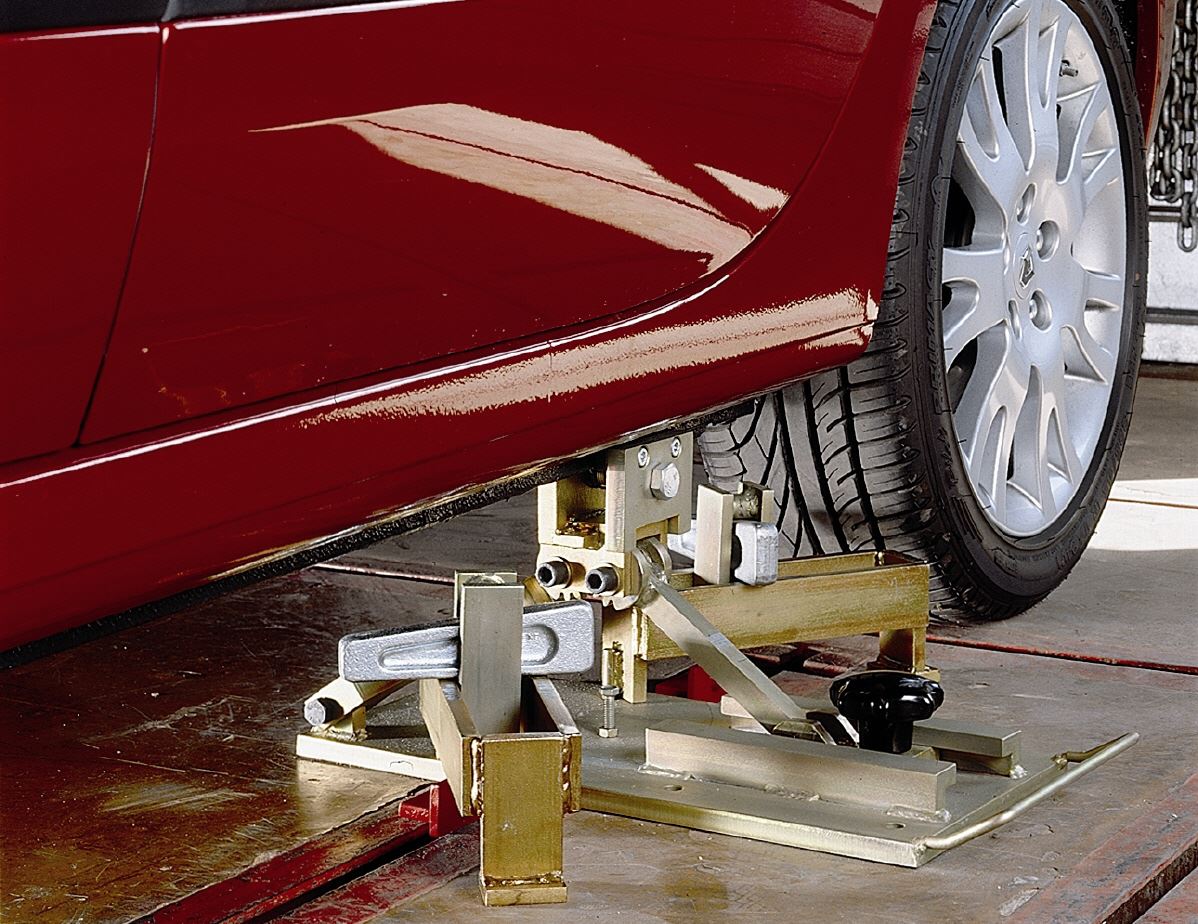

Fahrzeugverankerung hohe Ausführung "AFM813H"	Fahrzeug- Schnellverankerung "AFM822"

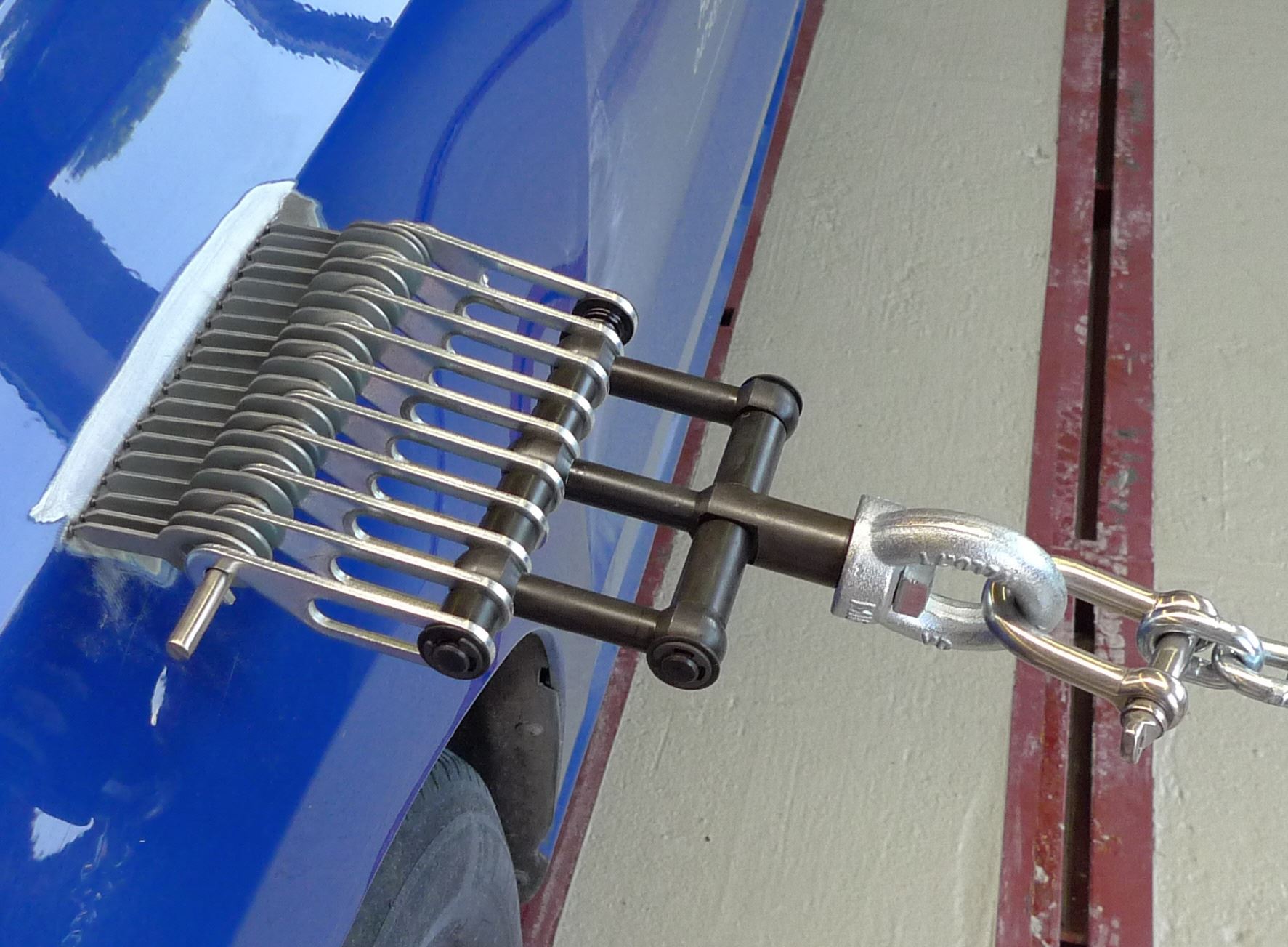

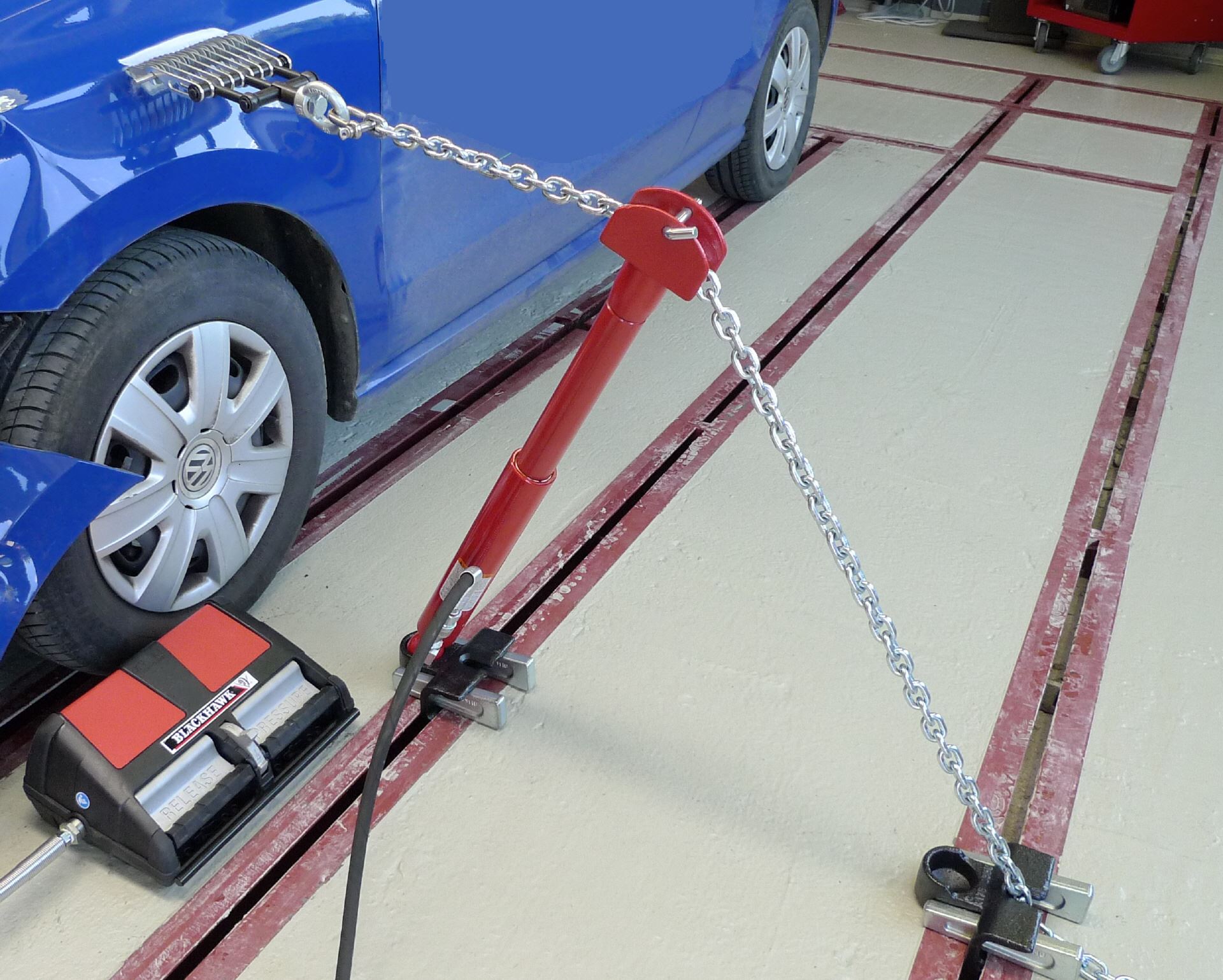

Kettenkralle "RHT50940010-28" für alle Zugarbeiten an der Außenhaut	Kettenkralle "RHT50940010-28" mit 2,8 m Kette

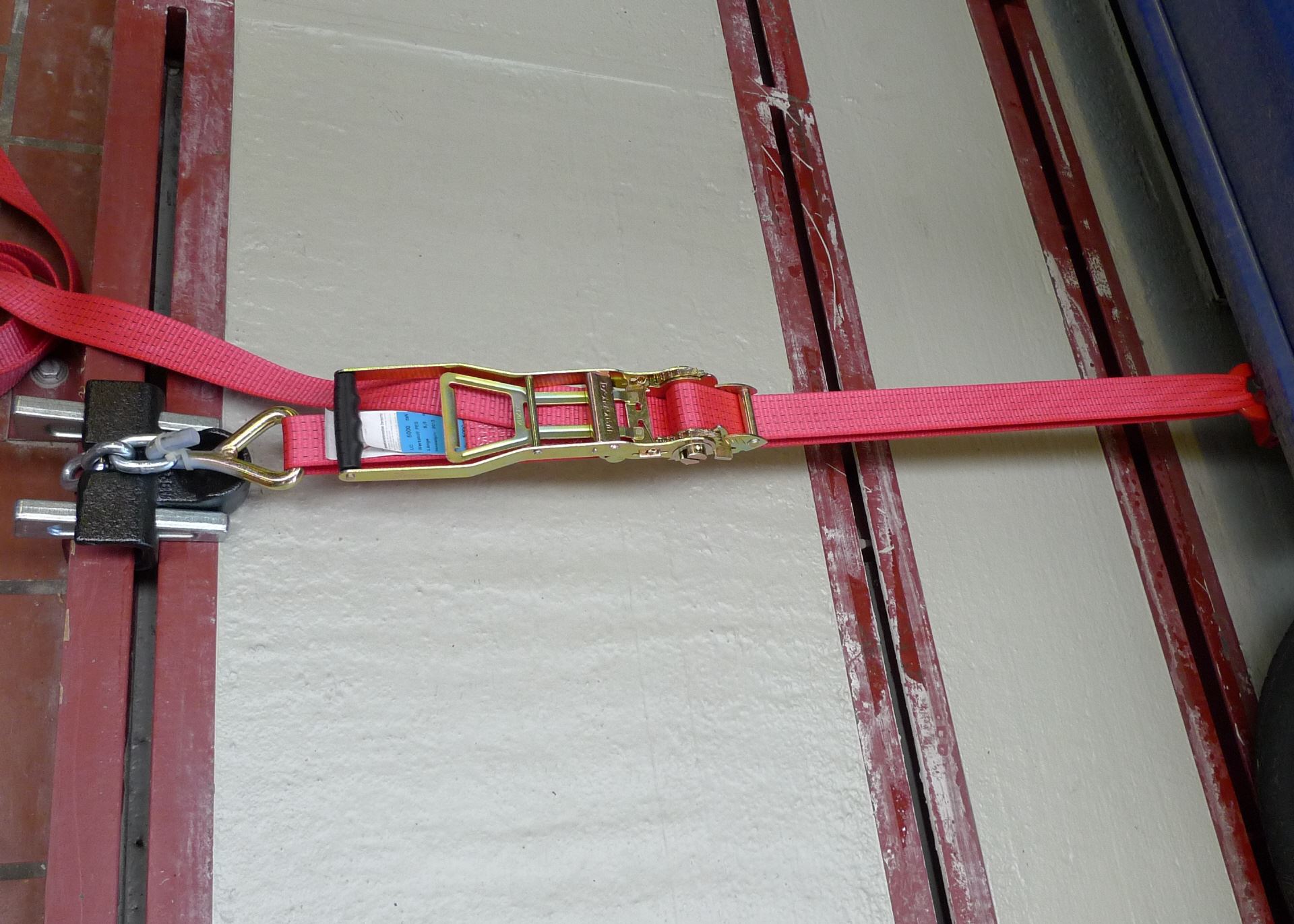

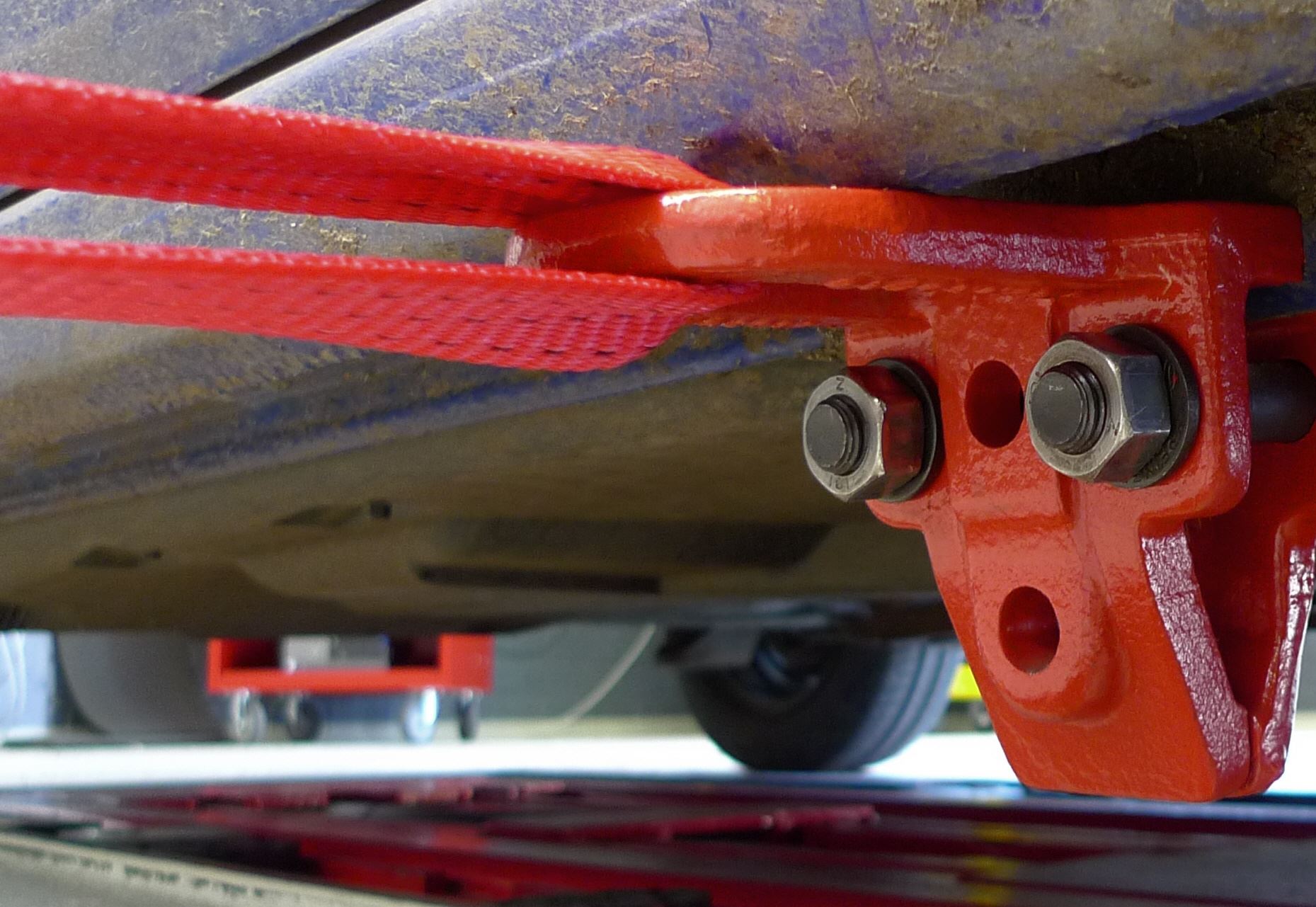

Abspanngurt "RHT15731" zum fixieren des Fahrzeuges	Abspanngurt "RHT15731" mit Zugklemme "AEK183"


Elektrohydraulischer Scherenheber 400 Volt Tragkraft 3000 Kg Hubhöhe 1700mm "PL20B"	Elektrohydraulischer Scherenheber 400 Volt Tragkraft 3000 Kg Hubhöhe 1700mm "PL20B"

Einbau- und Montagevarianten

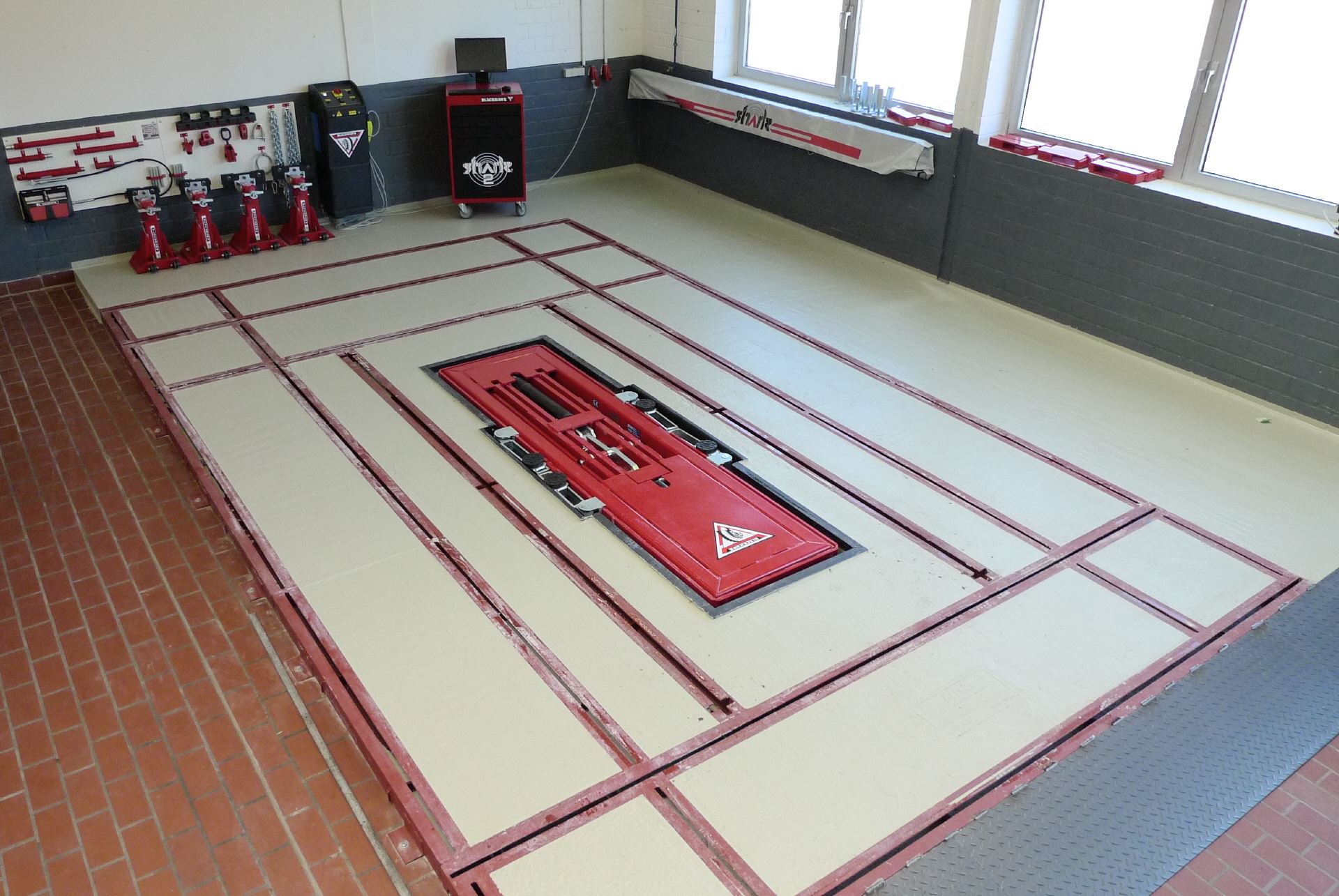

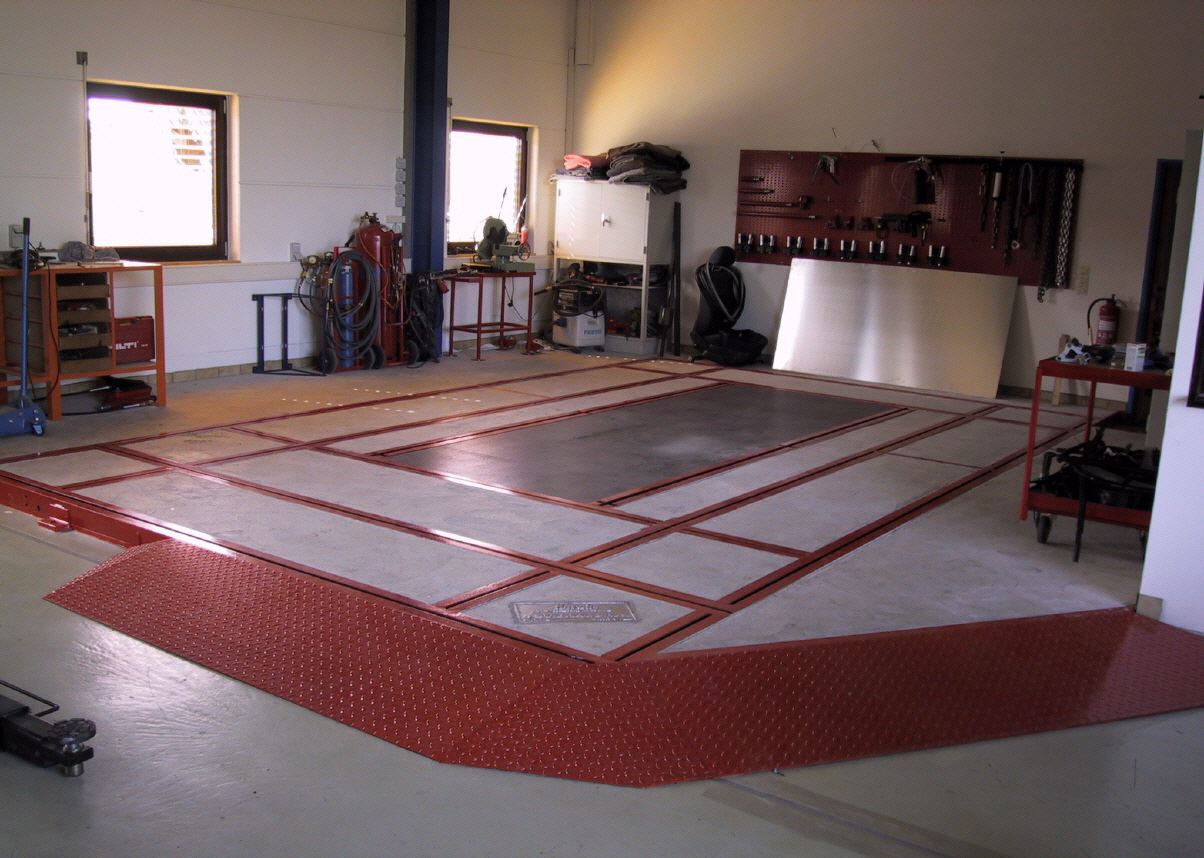

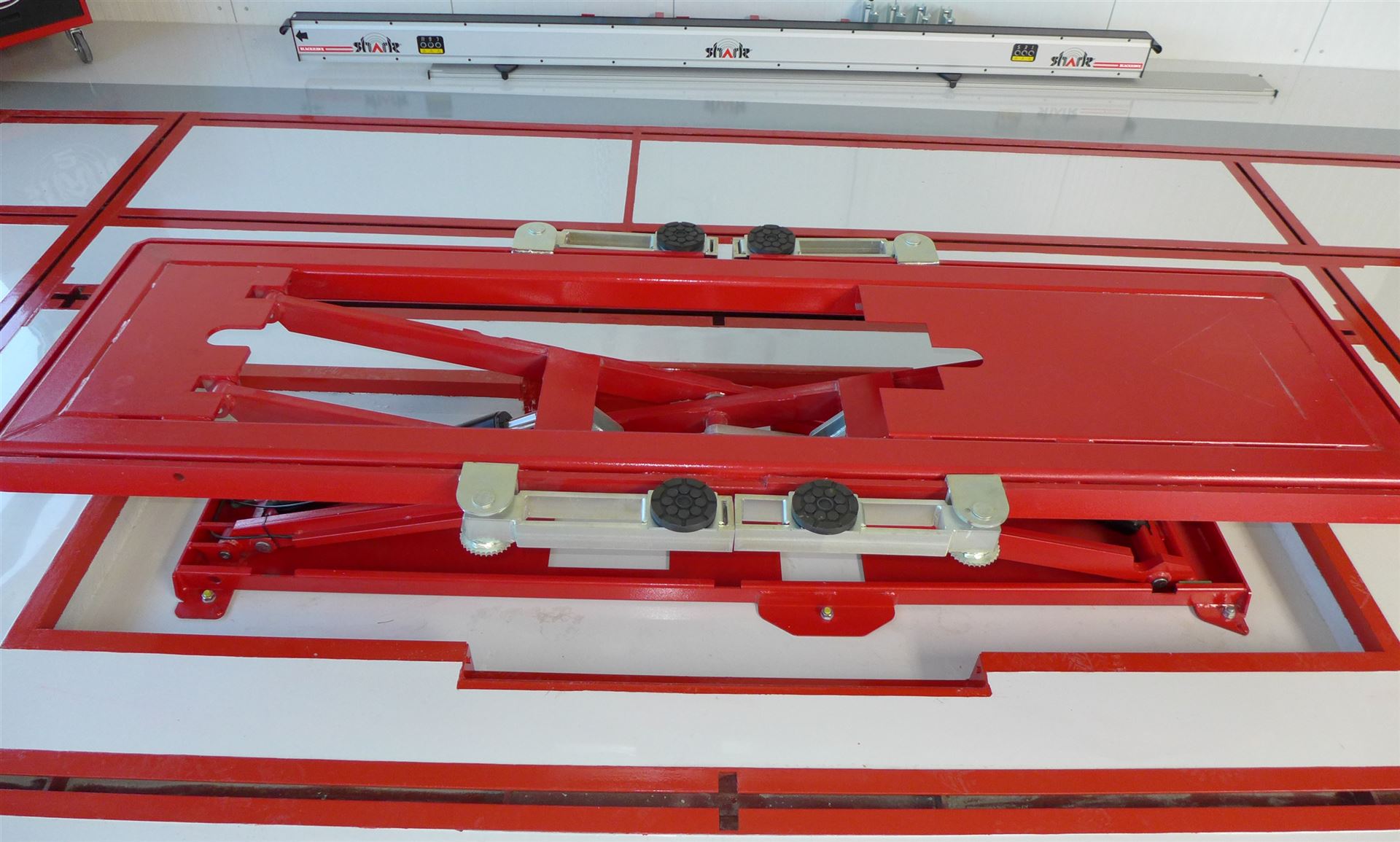

Überflurmontage - BLACKHAWK Bodenrichtanlage KOREK	Unterflurmontage der Bühne PL20B in Überfluranordnung des Bodenrichtrahmens KOREK

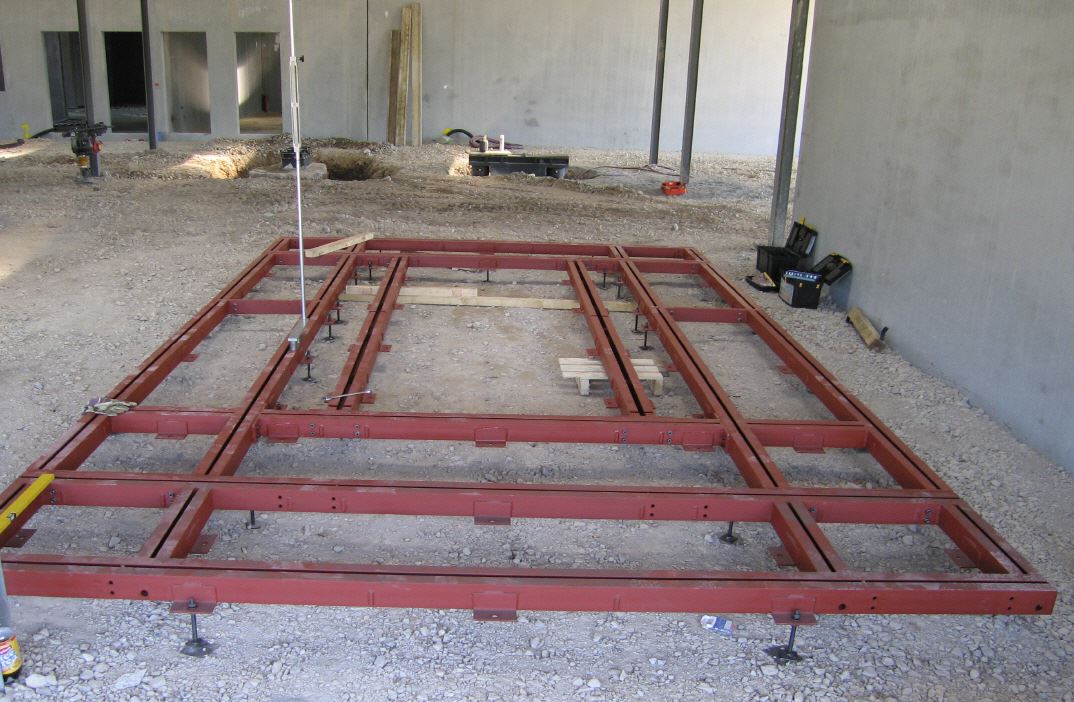

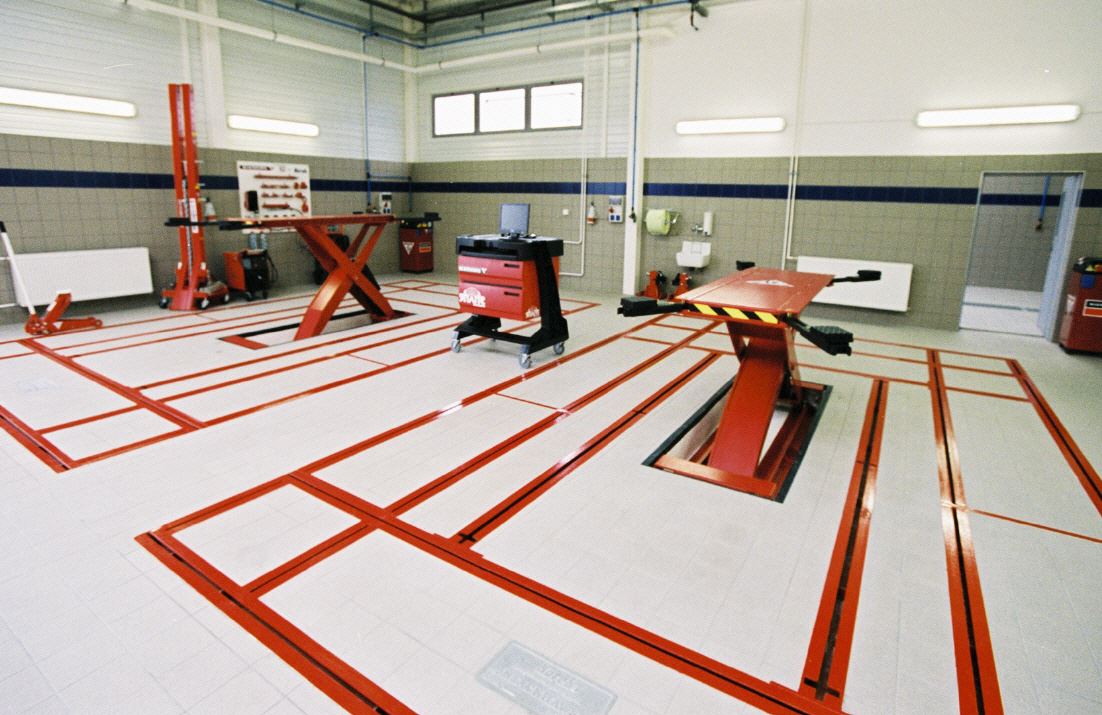

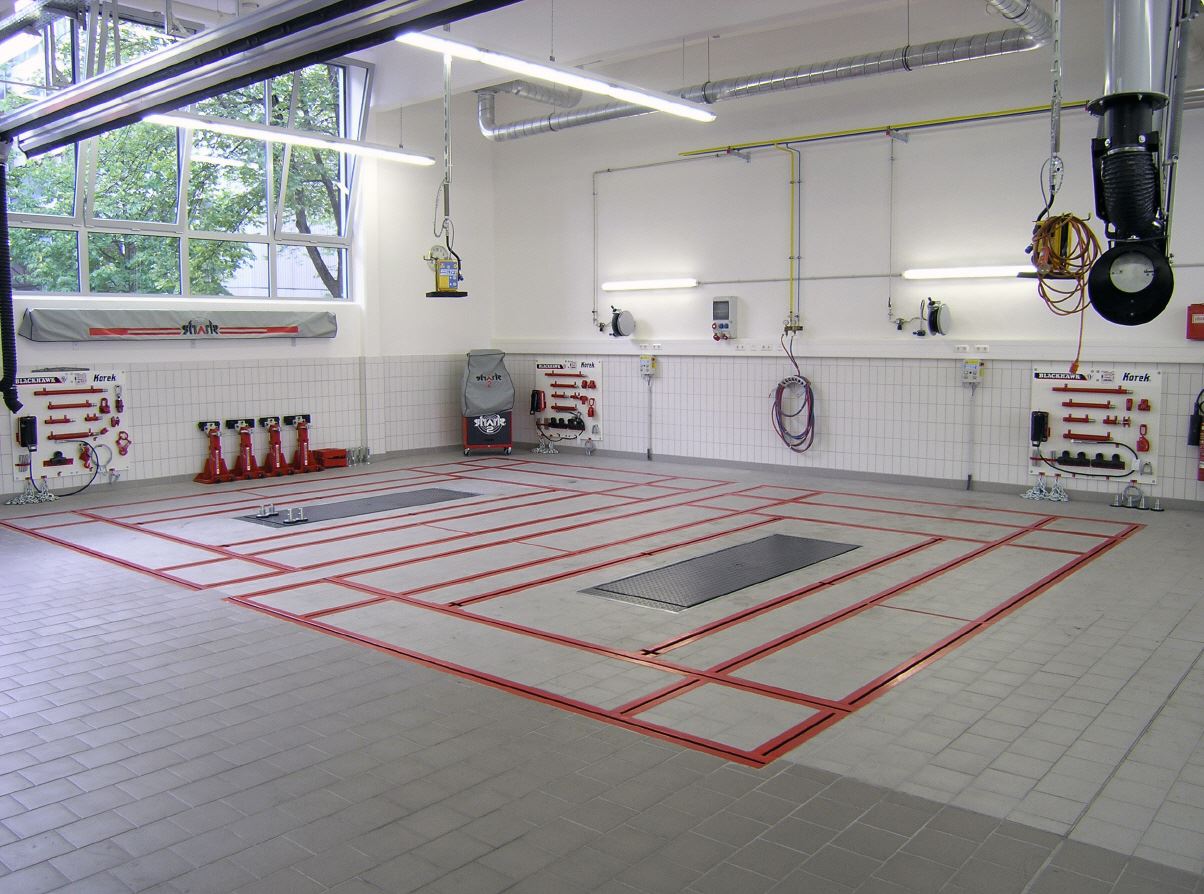

Unterflurmontage - BLACKHAWK Bodenrichtanlage KOREK 2 Arbeitsplätze	Unterflurmontage - BLACKHAWK Bodenrichtanlage KOREK in verlängerter Version

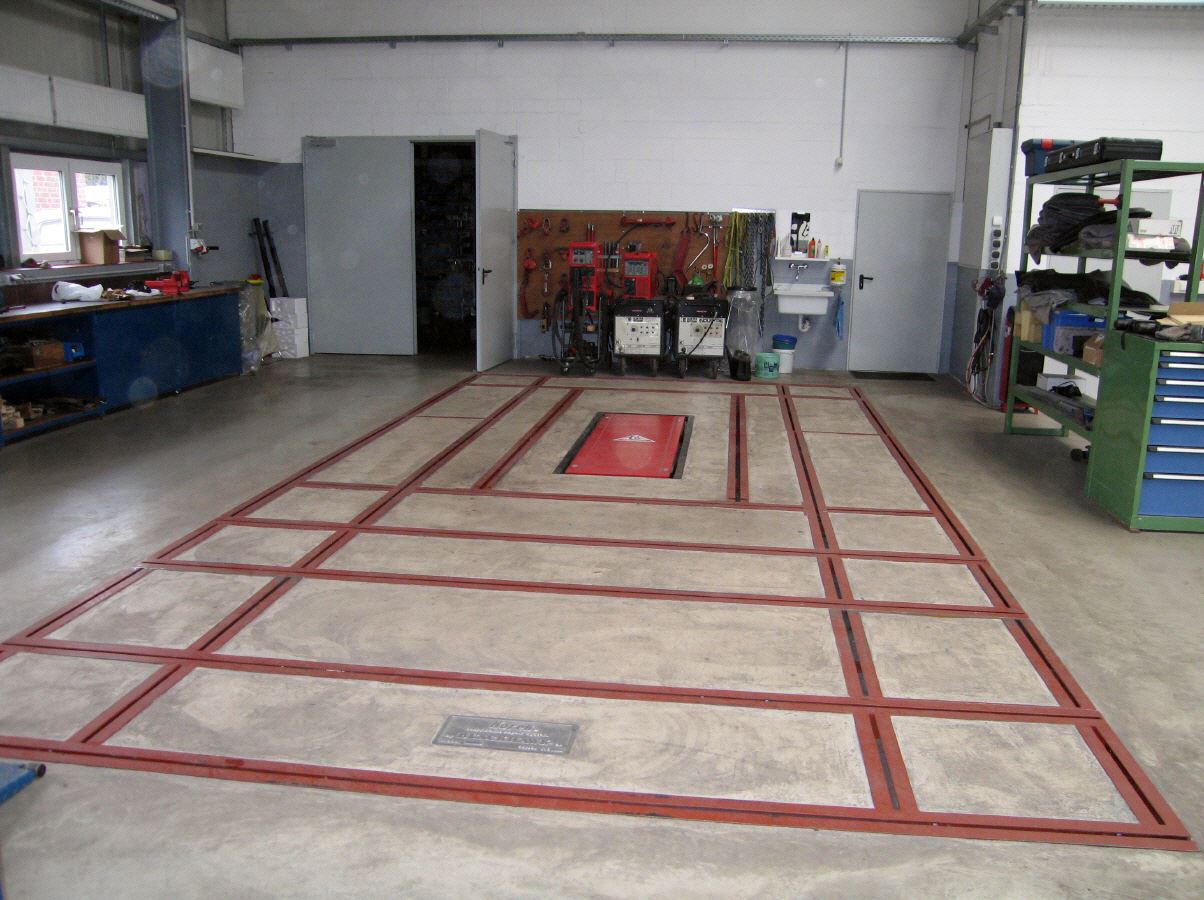

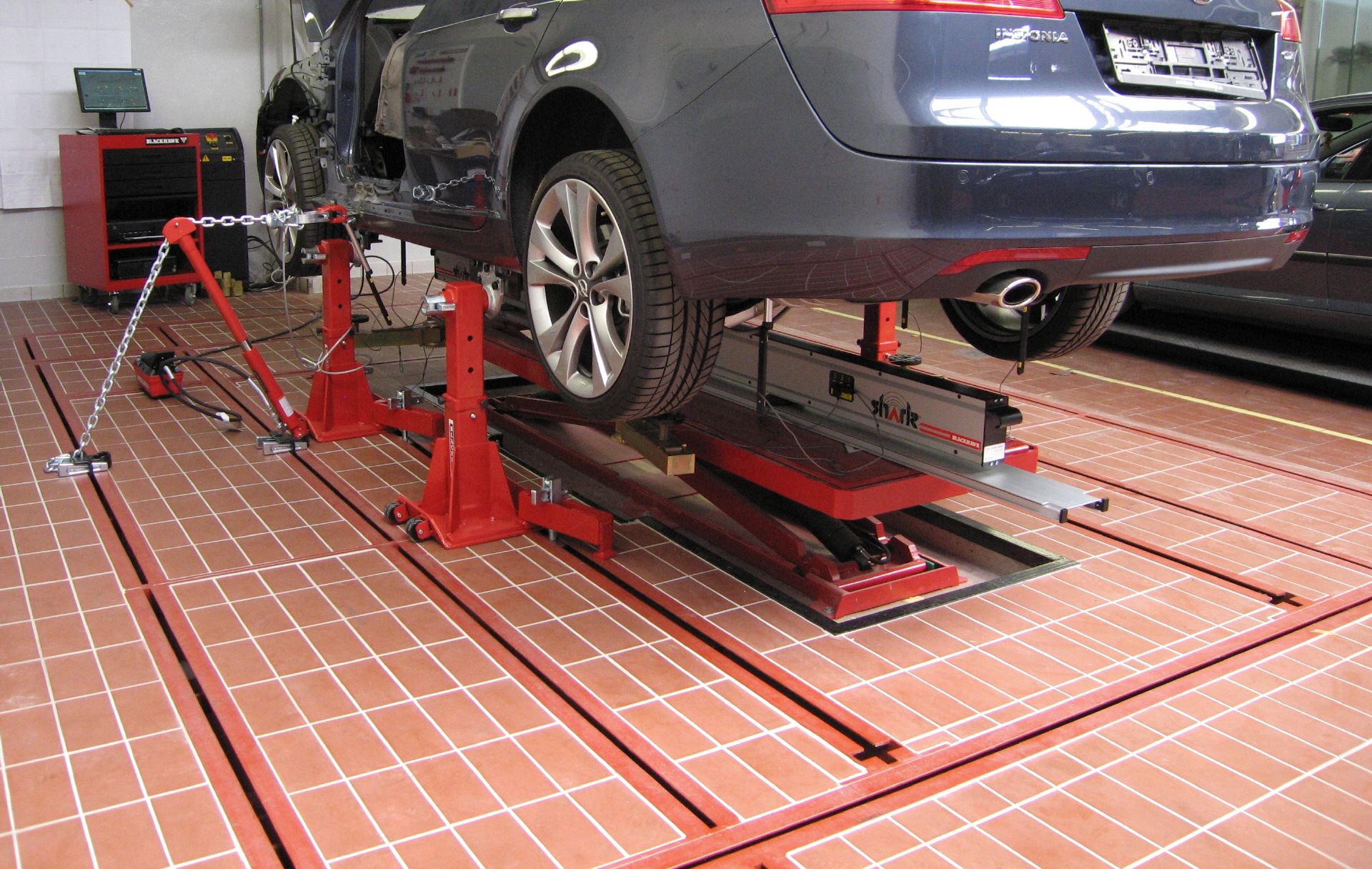

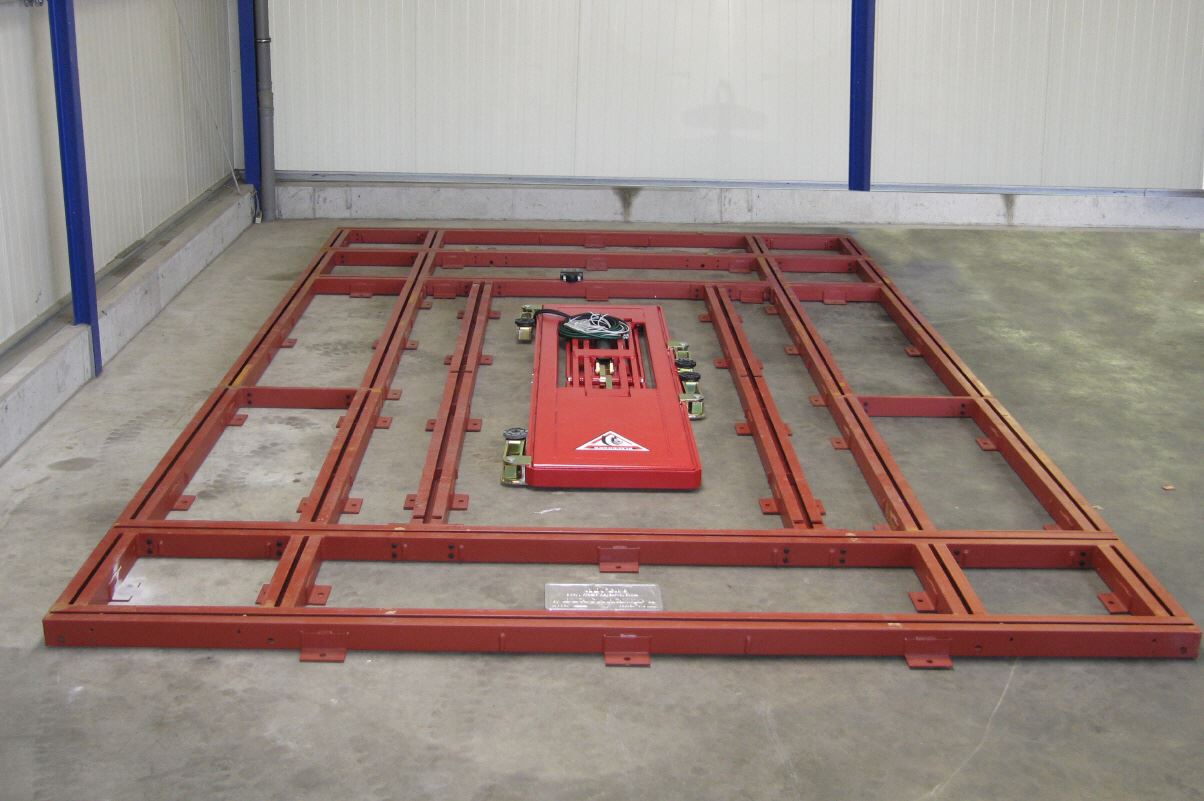

Unterflurmontage - BLACKHAWK Bodenrichtanlage KOREK	Überflurmontage - BLACKHAWK Bodenrichtanlage KOREK mit Scherenheber

Bodenrichtanlage KOREK® in der Praxis

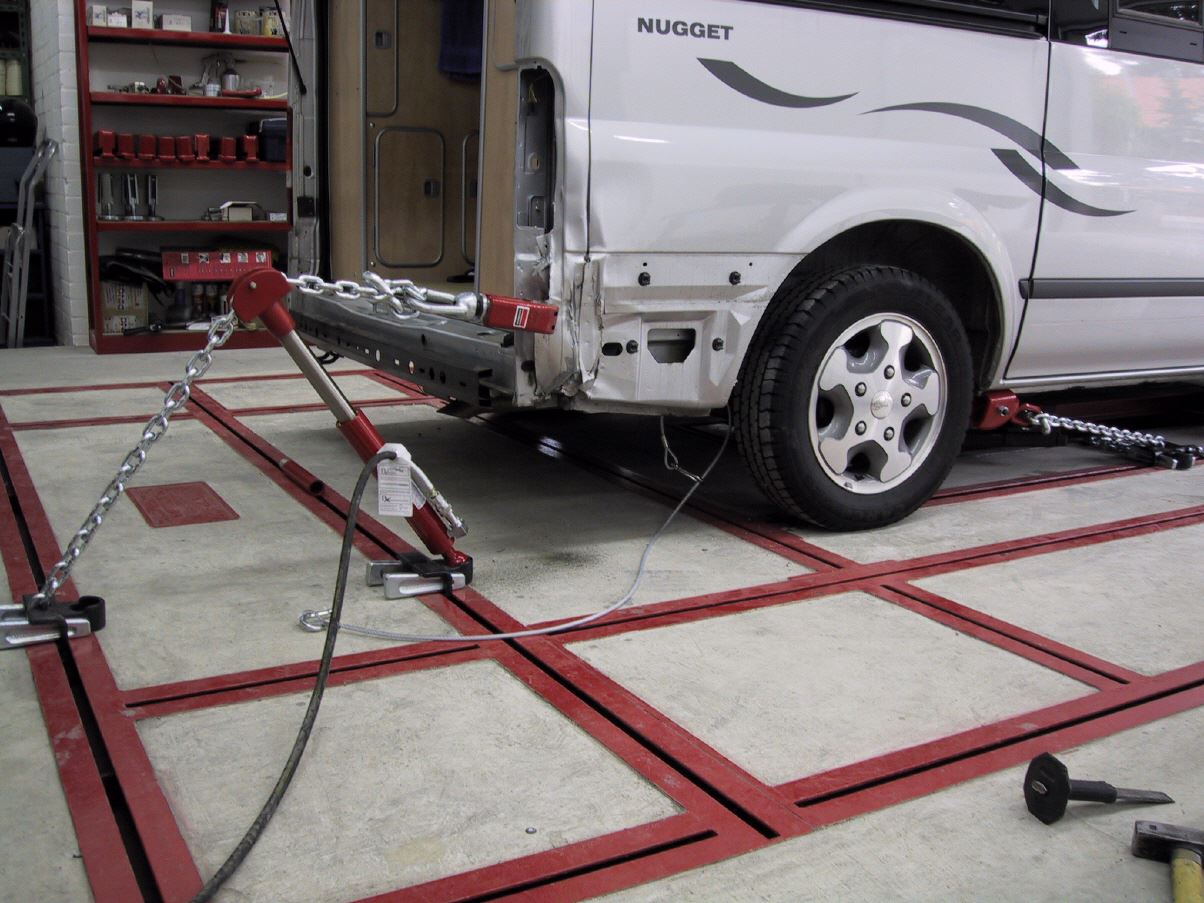

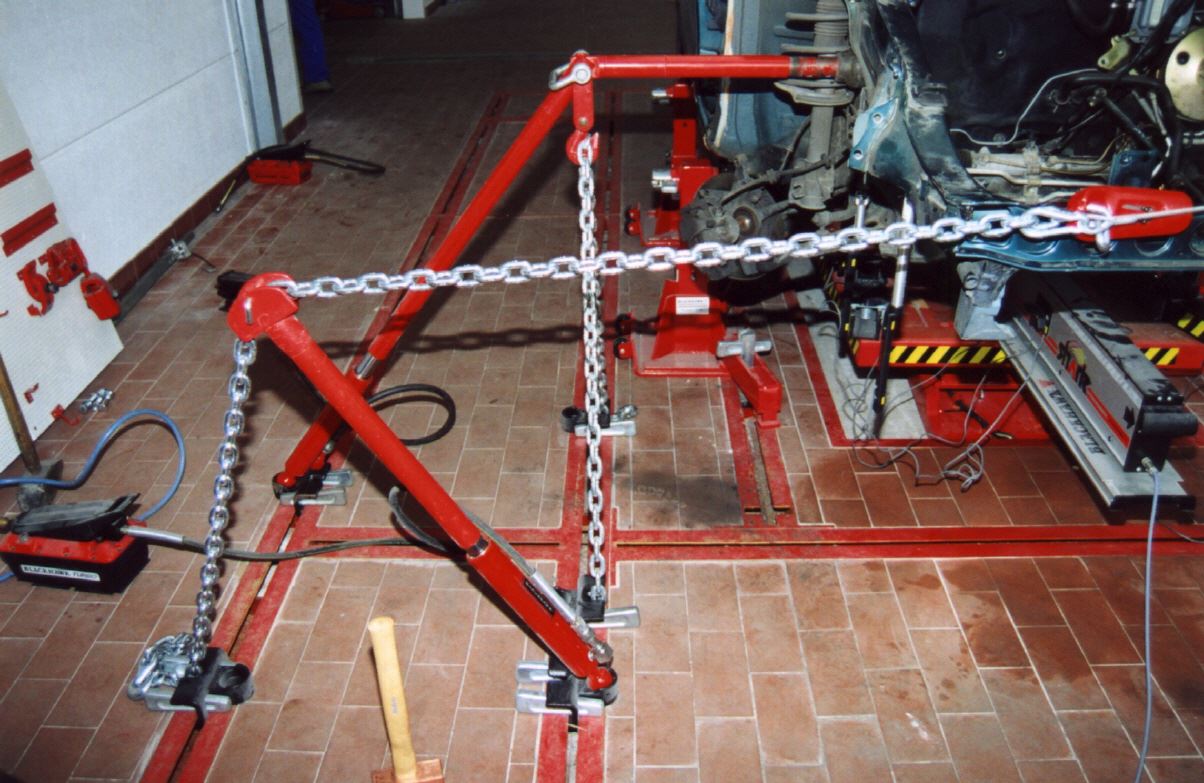

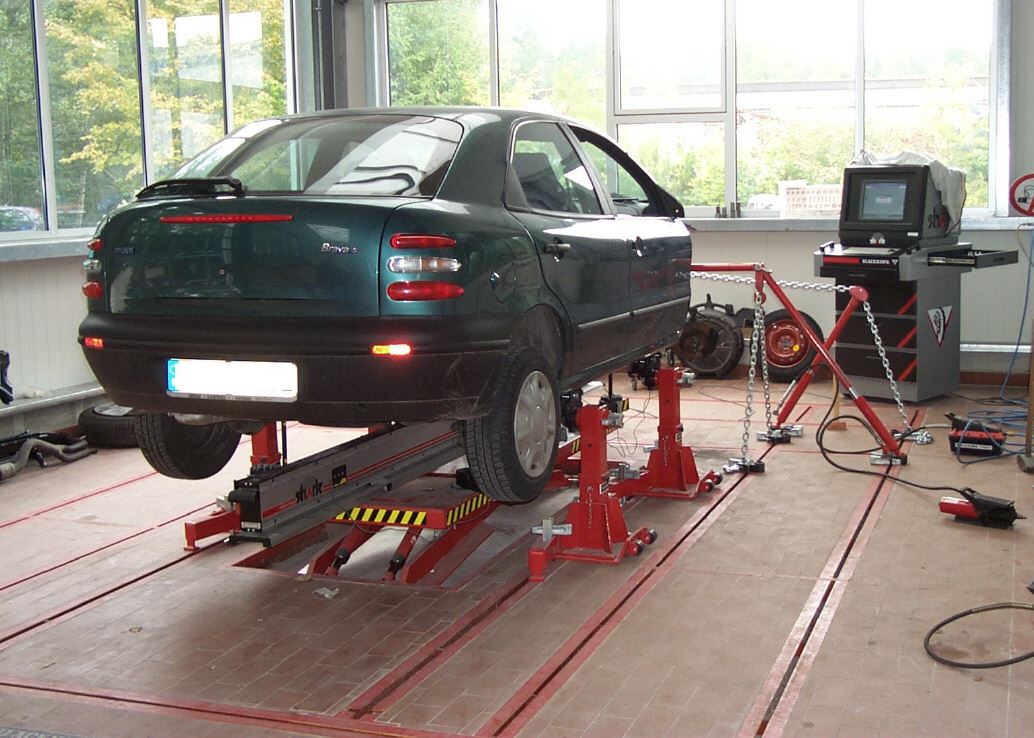

BLACKHAWK Bodenrichtanlage KOREK - Bodenrahmen 4 m x 6,5 m, Scherenhebebühne, Verankerung Power Lok und Messsystem SHARK	BLACKHAWK Bodenrichtanlage KOREK - Ziehen mit gleichzeitigem Gegenhalten

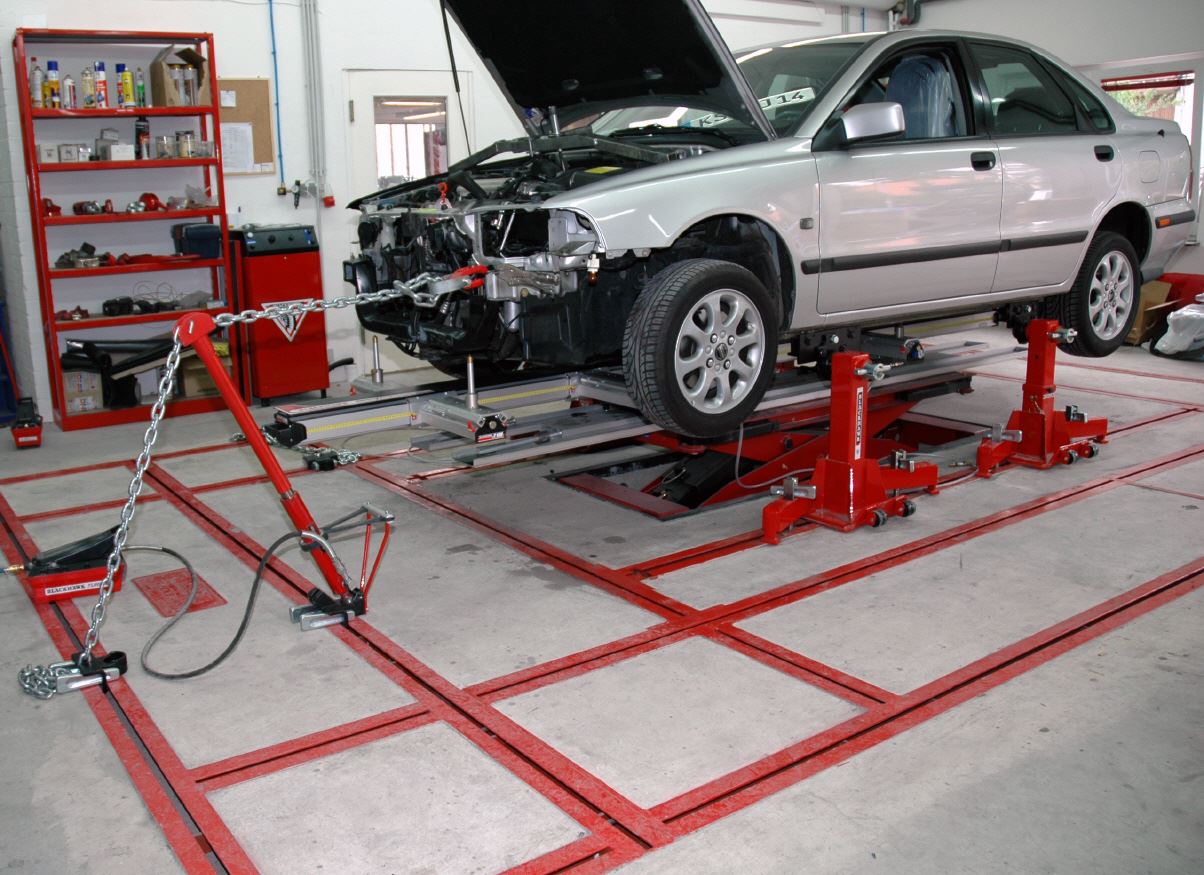

BLACKHAWK Bodenrichtanlage KOREK - Bei kleinen Schäden muss das Fahrzeug nicht aufwändig verankert werden	BLACKHAWK Bodenrichtanlage KOREK - Bodenrahmen 4 m x 6,5 m, Scherenhebebühne, Verankerung Power Lok und Messsystem P188
